2018年阿拉善航空嘉年華在騰格里沙漠上空舉行。CCTV通過系留無人機航拍系統呈現了上帝視角的直播畫面，在云端俯瞰熱情的阿拉善沙漠，動態拍攝多機編隊飛行表演與大漠風光。

北京大工科技有限公司作為CCTV系留無人機系統的供應商，于 9月27日派技術支持人員隨CCTV特種設備科到達阿拉善，經過多次架設調試后，在10月2日~6日期間支持新聞?lì)l道直播，10月8日返京，整個國慶期間沒有一天休息，系留無人機航拍設備的使用也得到一致好評。

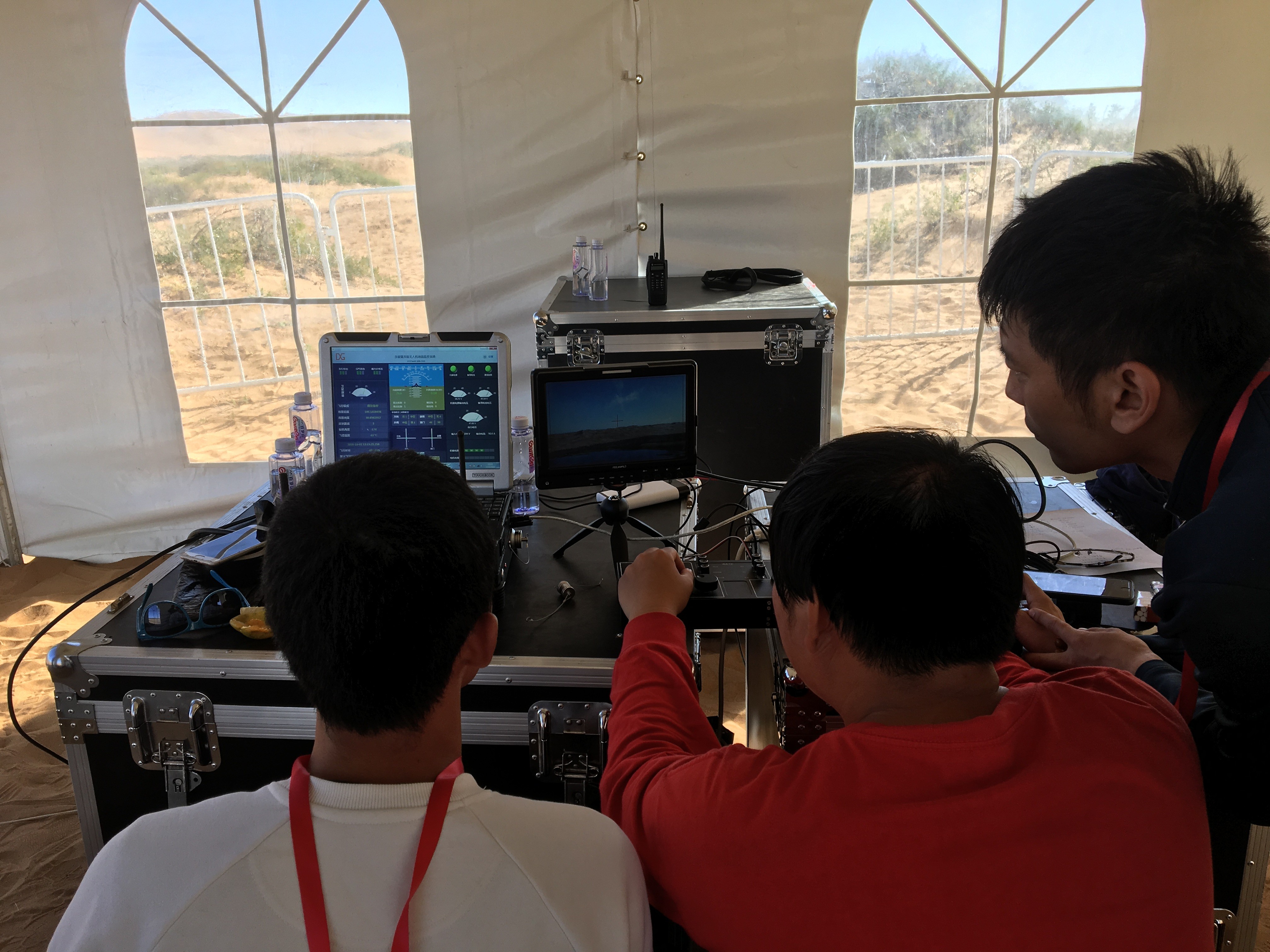

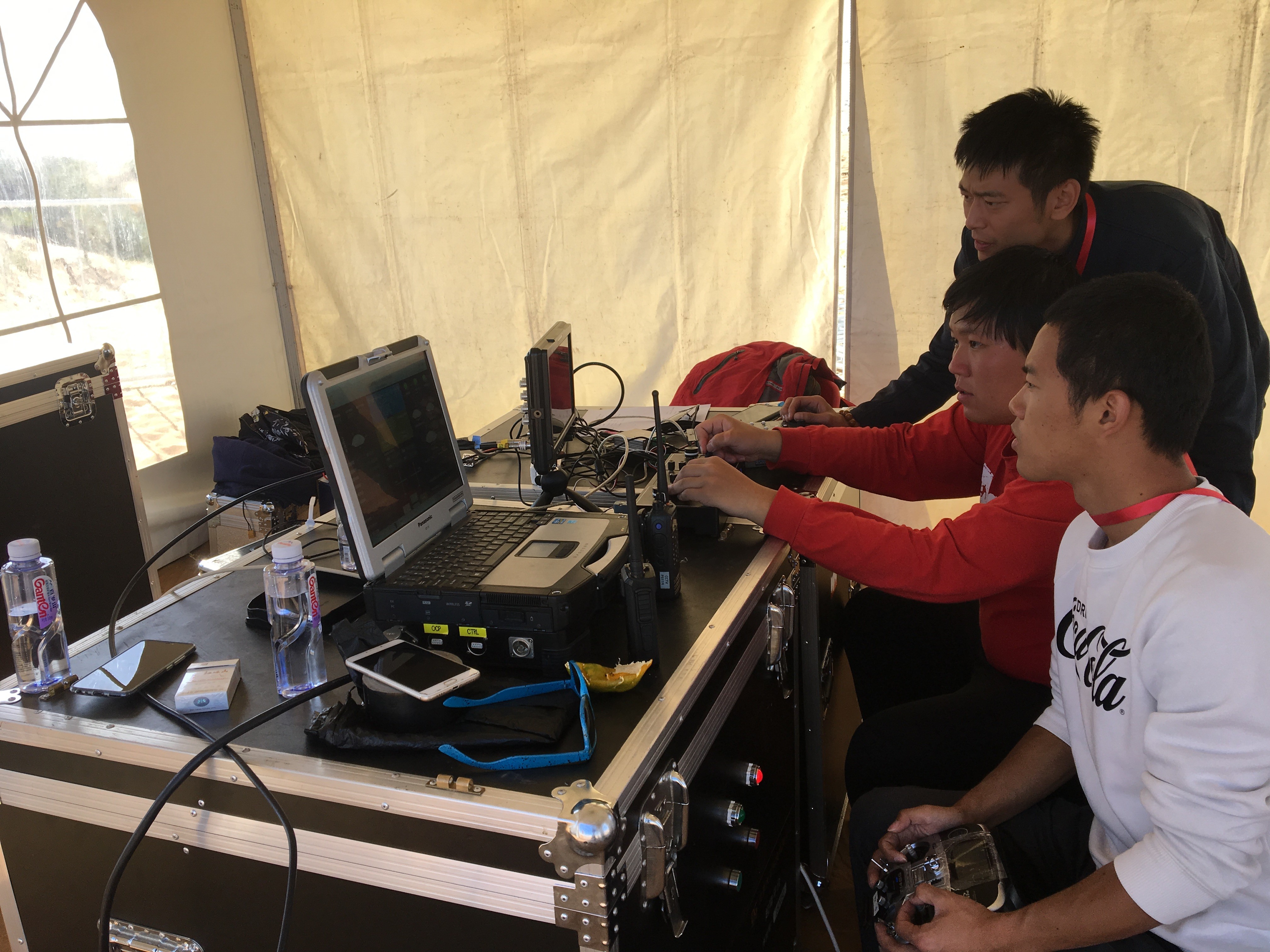

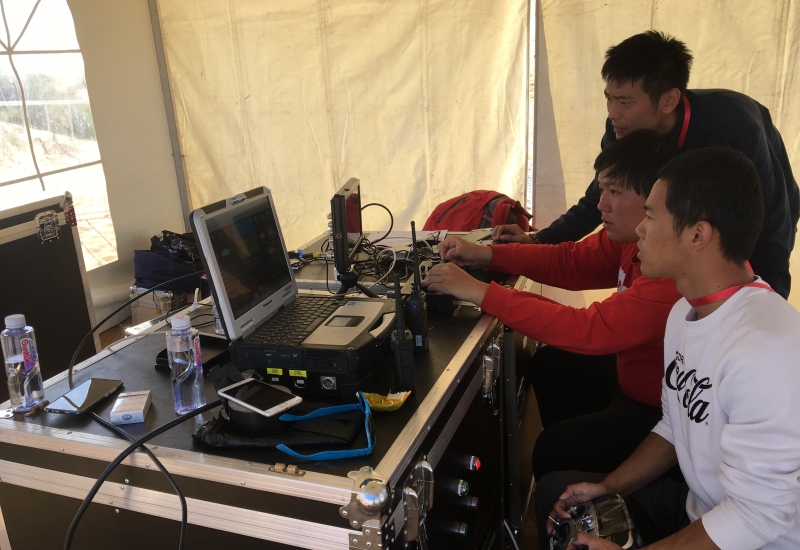

大工技術人員與CCTV特科人員進行系統調試

系留無人機通過系留線纜連接地面站實現了地面供電、控制信號、攝像機圖像信號的有線傳輸。地面供電為長時間滯空作業提供了保障，而信號通過光纖傳輸則確保了高清視頻在復雜電磁環境下的傳輸可靠性。

攝影師可以在地面有線遙控拍攝，無壓縮無延時的基帶圖像經由光纖傳輸?shù)降孛?，同時機身內置電池與信號接收機實現了供電系統冗余設計與應急無線遙控模式。

系統搭載內置GPS的高精度三軸陀螺儀穩定器，云臺的內置GPS可獲取速度與加速度數據，讓云臺控制更精準，有效消除運動中帶來的俯仰軸和橫滾軸漂移。高精度三軸陀螺儀可感知自身姿態角，并且通過超前校正實現在系統靜態性能不受損的前提下，提高系統的動態性能。通過這種先進的控制算法，在提升電機動力的同時可保持0.02°的控制精度。

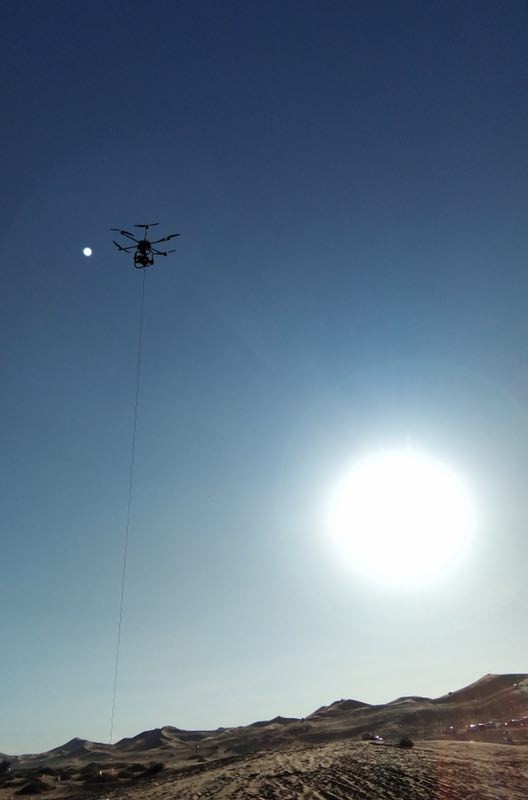

系留無人機與日月同框

系統搭載經三軸陀螺儀穩定的3CCD廣播級高清攝像機，使用B4卡口廣角攝像機鏡頭。系統中所有模組均收納于航空箱中，便于使用裝載和運輸。

對于直播來說可靠性至關重要。系留系統采用了電機過熱保護機制、線纜管理機制和電源與動力冗余設計讓系統在極端環境下也能進行高強度拍攝。

同時，因?yàn)榕臄z任務是俯拍高速飛行的飛機編隊，系留拍攝系統離表演機隊的最近距離只有幾十米。為了讓飛行員清晰地看到空中的系留線纜，消除安全隱患，在線纜上設置了專門的安全標識。

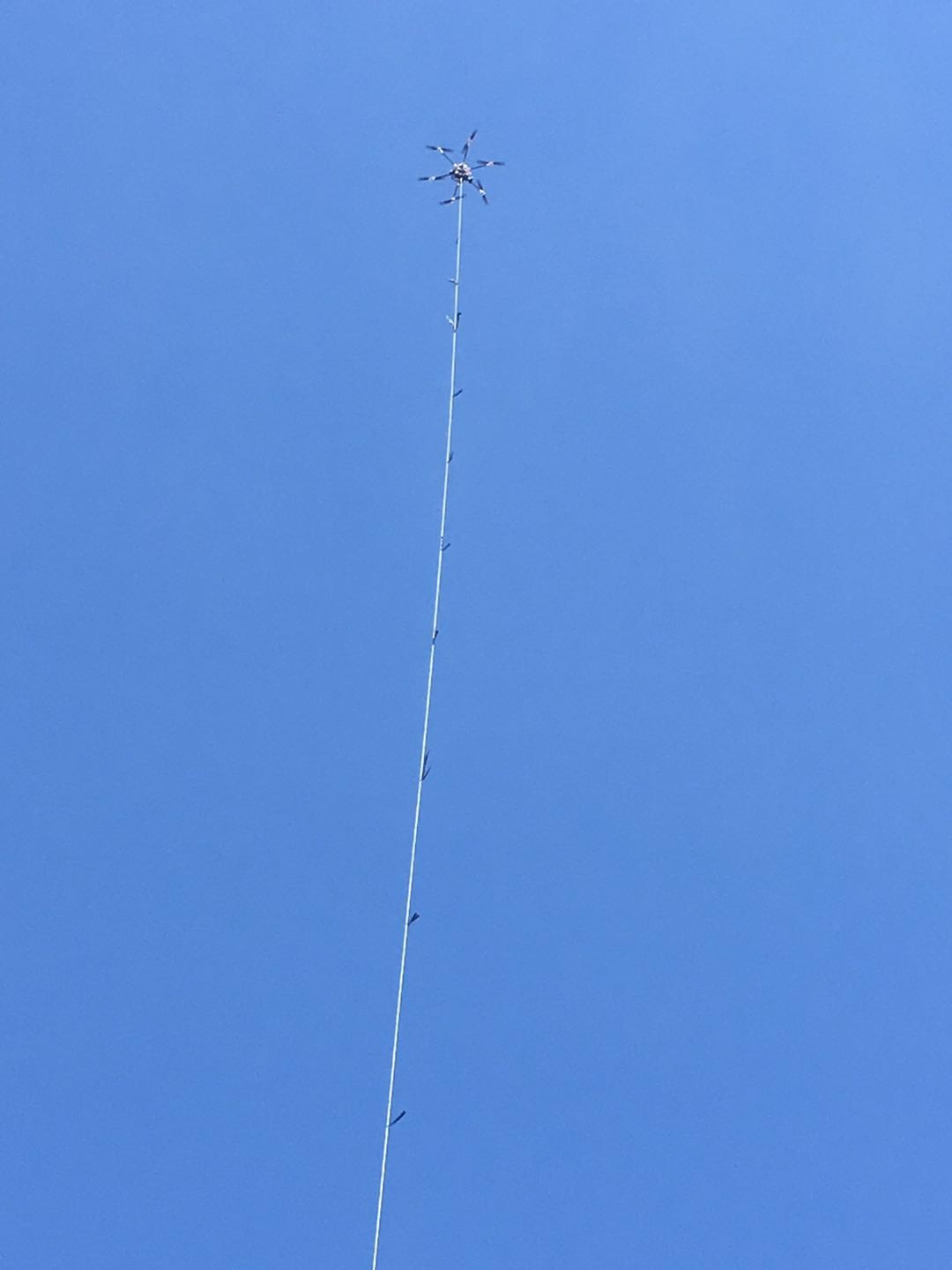

系留線纜設置安全標識

本次首飛成為這次直播技術的一大亮點，極大豐富了直播畫面，充分體現了系留無人機在電視轉播中的特殊地位，這種出彩的效果，也是其他方式無法替代的。
